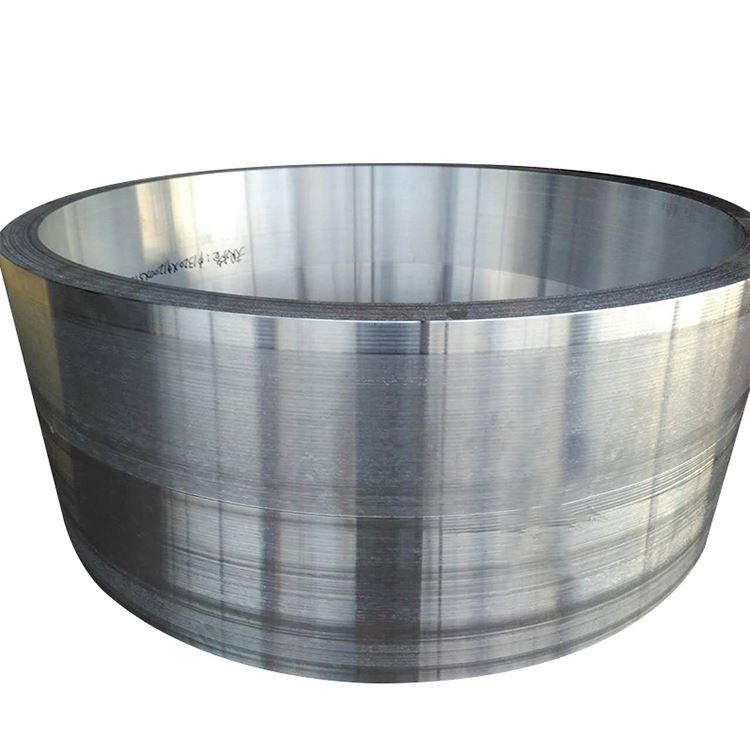

Алюмінієвий сплав великого діаметру ковані кільця

Large diameter aluminum alloy forged rings are indispensable high-performance structural components in modern industry, widely used in fields demanding stringent requirements for strength, toughness, reliability, dimensional stability, and lightweighting. These rings are typically made from various grades of aluminum alloys through precise forging processes, with sizes ranging from hundreds of millimeters to several meters, і відповідно збільшена товщина стінки та висота . кування надає чудові механічні властивості, сильно щільну внутрішню структуру та оптимізований потік зерна вздовж окружності кільця, що забезпечує відмінну продуктивність в умовах екстремальних операцій .

Загальні оцінки алюмінієвого сплаву:

Серія з високою міцністю (e . g ., 2024, 7075, 7050): В першу чергу використовується у аерокосмічних, військових та інших сферах з екстремальним співвідношенням сили до ваги, вимагає .}

Серія резистентного/зварювального корозійного/e . g ., 5052, 5083, 5a06): Широко застосовується в морській інженерії, кріогенних резервуарах для зберігання, суднах тиску та інших областях, що потребують високої корозійної стійкості, зварюваності та кріогенної міцності .}

Загальна структурна серія (e . g ., 6061, 6082): Підходить для загальних інженерних конструкцій, міцності на балансування, обробку та вартість .

Преміум -процес кування для кільця великого діаметру: Виробництво алюмінієвого сплаву з великим діаметром-це технологічне інтенсивне та технологічне процесу, що потребує обладнання, з особливим акцентом на внутрішню якість та мікроструктурну рівномірність:

Підготовка розплаву та злитків:

Вибирається первинний алюмінієвий та сплавлений елементи високої чистоти .

Технології вдосконаленого плавлення, переробки, фільтрації та дегазації (E . g ., Snif, вакуумна дегазація, електромагнітна перемішування) використовуються для забезпечення ультра-високої чистоти, що мінімізують включення та вміст газу .}}}}}}}}}}

Великі системи лиття прямого чілла (постійного струму) використовуються для виробництва злиттів великого діаметру зі стабільними розмірами та рівномірною внутрішньою структурою, відповідаючи вимогам щодо подальшого масштабного кування .

Лікування гомогенізації злиття:

Великі злитки піддаються тривалому (як правило, десятків годин), багатоступенева гомогенізація відпалу для ліквідації макросегрегації, забезпечення більш рівномірного розподілу легованих елементів та покращення пластичності зливу, підготовки їх до подальшої великої кування .}}

Підготовка та перевірка заготовки:

Кондиціонер поверхні з’їзду (скальпінг або фрезер) для видалення дефектів поверхні .

Сувора 100% ультразвукова перевірка проводиться для того, щоб злиття не містить будь -яких внутрішніх дефектів, які можуть вплинути на якість підробки та продуктивність кінцевого продукту (e . g ., тріщини, пористість, великі включення) .}}}}}

Попереднє нагрівання: Злив або заготовка рівномірно нагріваються до точного діапазону температурного кування, щоб забезпечити оптимальну пластичність та рівномірну деформацію під час формування .

Послідовність кування:

Засмучує та попередньо: Злит піддається багатонаправленим, багаторазовому розладу та малюваннях на великих гідравлічних пресах, щоб руйнувати структуру, що склався, усунути великі зерна та утворити відповідну форму заготовки (e . g ., диск або панкак) .}}}}

Пронизливий: Центральний отвір утворений на пресі шляхом пробивання або розширенням матеріалу над оправкою, створюючи попередню структуру кільця . Цей процес ще більше ущільнює матеріал і уточнює мікроструктуру .

Кільцеве кочення Формування: This is crucial for forming large diameter rings. On large vertical or horizontal ring rolling machines, continuous radial and axial compression is applied to the ring preform by a main roll and a mandrel roll, continuously increasing the ring's diameter while reducing its wall thickness and height. Ring rolling achieves significant plastic deformation, highly aligning the grain flow Уздовж окружності кільця значно покращує окружні механічні властивості та подальше підвищення щільності матеріалу .}

Померти кування (необов’язково): Для кілець із більш складними формами або надзвичайно високими вимогами до розміру, остаточне формування може бути виконане на великих пресах для кування, щоб отримати точні геометричні розміри та хорошу поверхневу обробку .

Термічна обробка:

Залежно від ступеня сплавів та остаточних вимог до ефективності, обробки розчину, гасіння та лікування старіння (для сплавів, що піддаються термічній обробці) або стабілізаційна обробка (для сплавів, що не піддаються лікуванню Напруга .

Закінчення та огляд:

Депутат, випрямлення, розмірна перевірка, перевірка якості поверхні тощо .

Нарешті, комплексне неруйнівне тестування (e . g ., ультразвуковий, проникливий, вихровий струм), щоб забезпечити внутрішню та якість поверхні продукту повністю відповідати стандартам та вимогам клієнта .}

Механічні властивості сплаву з алюмінієвим сплавом великого діаметра залежать від вибраного сорту сплаву, температури термічної обробки та оптимізації процесу кування ., як правило, підроблені кільця пропонують такі переваги:

Типовий діапазон продуктивності (залежно від сплаву та вдачі):

Кінцева міцність на розрив: 170 МПа - 600 MPA

Міцність виходу (0,2%): 60 МПа - 550 MPA

Подовження: 7% - 28%

Твердість: 40 HB - 180 HB

Сила втоми: 70 МПа - 200 MPA

Жистка руйнування (K1c): 20 MPA√M - 45 mpa√m

Мікроструктура сплаву з алюмінієвим сплавом великого діаметру є основною гарантією їх чудових макроскопічних властивостей:

Основні мікроструктурні особливості:

Зернову структуру та зерновий потік:

Після кування, особливо кочення кільця, грубі зернні зерна розбиваються та переорієнтуються, утворюючи тонкі, еквакційні перекристалізовані зерна та/або витягнуті нереекристалізовані зерна, вирівняні з основним напрямком деформації .

Зерновий потік є унікальною характеристикою дори, що стосується волокнистої структури, утвореної внутрішніми металевими зернами під час пластичної деформації вздовж контуру та напрямку напруги . у великому діаметрі кування кілець, зерновий потік рівномірно розподіляється вздовж обрізки кільця, забезпечуючи відмінну окружну силу, стійкість до стомлення та жорсткість.}}}}}

Дисперсиїди, утворені сплавами елементів (e . g ., al₃zr, almncr) ефективно інгібують ріст та перекристалізацію зерна, підтримуючи зернове вдосконалення .

Висока щільність та усунення дефектів:

Неосяжний тиск, що застосовується під час процесу кування, повністю закриває внутрішні дефекти, такі як пористість, порожнини усадки та газові кишені, які можуть виникнути під час лиття, значно покращуючи щільність матеріалу .

Зменшує неметалічні включення та макросегрегацію, що призводить до більш рівномірної мікроструктури .

Посилення розподілу фаз:

Precise control over heat treatment processes ensures uniform and fine precipitation and distribution of strengthening phases (e.g., Mg₂Al₃ in 5xxx series, or Al₂CuMg, MgZn₂ in 2xxx/7xxx series) within the grains and at grain boundaries, maximizing the alloy's strengthening potential.

Морфологія та розподіл осадів на межах зерна також суворо контролюються для оптимізації стійкості до розтріскування стресу .

Діапазон розмірів великих діаметрів алюмінієвого сплаву ковані кільця дуже широкий і може бути виготовлений відповідно до конкретних вимог клієнта .

Можливість налаштування:

Зроблені на замовлення підроблені кільця з різними розмірами, формами (e . g ., не круглі, конічні) та вимоги до толерантності можуть бути вироблені відповідно до детальних креслення клієнтів та технічних характеристик .

Зазвичай пропонується в грубих оброблених або закінчених оброблюваних умовах, щоб зменшити витрати на обробку клієнтів та час .

5. Позначення температури та опції термічної обробки

Кільцеві кілець великого діаметра алюмінієвого сплаву можна поставити в різних температурах термічної обробки залежно від їх типу сплаву та остаточних вимог до застосування .

Керівництво з вибору температури:

Вимоги до сили: Температура серії 7xxx пропонує найвищу міцність, але його чутливість до SCC повинна розглядатися .

Корозійна стійкість: Серія 5xxx (H116/H321) та 7xxx серії T73/T74 - найкращий вибір .

Зварюваність: Сплави серії 5xxx та 6xxx мають чудову зварюваність зварюваності . звичайне зварювання синтезу, як правило, не рекомендується для серії 2xxx та 7xxx .

Сервісне середовище: Конкретні вимоги до морських середовищ, кріогенних середовищ, суден тиску тощо .

Обробка сплаву з алюмінієвим сплавом великого діаметру, як правило, вимагає великих верстатів з високою жорсткою жорсткою силою та спеціалізованими стратегіями обробки .

Керівництво виробництва:

Обробка: Алюмінієві сплави, як правило, мають хорошу обробку, але клейкість та упаковка чіпів - це загальні проблеми . Гострі інструменти з великими кутами граблі, високими кутами спіралі в поєднанні з ефективними мастилами охолодження та хорошими системами евакуації чіпів .}}

Управління залишковими стресами: Великого розміру поитки схильні до значних залишкових напружень під час гасіння та обробки, що може призвести до спотворення . методи зняття напруги, такі як розтягнення (TXX51), стиснення або зняття вібраційного стресу, можна виконати .}

Поверхнева обробка: Можна застосувати анодування, живопис або конверсійне покриття залежно від середовища обслуговування та естетичних вимог .}

Корозійна стійкість до алюмінієвого сплаву великого діаметра - ключова перевага для їх застосування в різких середовищах .

Системи захисту:

Сплав і вибір температури: Виберіть оцінки сплавів та температури термічної обробки з суттєвою стійкістю до корозії (e . g ., 5xxx серії H116/H321, або 7xxx Series T73/T74) .}

Поверхнева обробка:

Анодування: Найпоширеніший метод захисту, утворюючи жорстку щільну оксидну плівку, яка підвищує корозію та стійкість до зносу .

Хімічні покриття: Служити чудовими праймерами для фарби або клеїв, забезпечуючи базовий захист .

Системи фарбування/покриття: Високопродуктивні епоксидні праймери та поліуретанові верстви забезпечують довгостроковий захист у морських та промислових умовах .}

Дизайнерські міркування: Уникайте ділянок захоплення води та корозії щілини; Застосовуйте гальванічну ізоляцію, коли в контакті з різними металами .

Дизайнерські міркування:

Легкий: Низька щільність алюмінієвих сплавів дозволяє кільцям великого діаметру досягти значного зниження ваги, пропонуючи значні економічні та продуктивні переваги в аерокосмічному, залізничному транспорті та морських додатках .}

Діапазон робочої температури: Потрібно визначатися на основі типу сплаву та середовища застосування, уникаючи довгострокової служби при високих температурах, що може призвести до зниження продуктивності .}

Баланс сили та жорсткості: Завдяки розумному дизайну розділу та вибору сплавів, забезпечуйте достатню жорсткість, щоб запобігти надмірній деформації, відповідаючи вимогам сили .

Екологічна адаптованість: Розгляньте такі фактори, як корозійність, діапазон температури, вібрація та ударні навантаження робочого середовища .

Контроль якості для сплаву з алюмінієвим сплавом великого діаметру надзвичайно суворий, що охоплює кожен етап від сировини до готової доставки продукту .

Стандартні процедури тестування:

Сертифікація сировини: Простежуваність злитків, перевірка хімічного складу, номера тепла, дата виробництва тощо .}

Контроль якості розплаву та злиття: Інтернет -елементальний аналіз, вимірювання вмісту водню, моніторинг ефективності фільтра, виявлення ультразвуків .

Моніторинг процесів кування: Моніторинг температурних профілів у режимі реального часу, кількості деформації, тиск, стан штампу тощо .

Моніторинг процесу термічної обробки: Рівномірність температури печі, час, швидкість охолодження, температура загартовування медіа тощо .

Вимірна та геометрична перевірка точності: Комплексне огляд зовнішніх та внутрішніх діаметрів, товщини стінок, висоти, плоскості, концентрації тощо ., використовуючи високодоступні вимірювальні машини (CMMS), лазерні сканери тощо .

Випробування механічних властивостей:

Відбір проб: Зразки взяті з критичних місць (як правило, окружних та радіальних напрямків кільця) відповідно до розмірів кування та стандартних вимог до тестування .

Тест: Розтяг (UTS, YS, EL), твердість, ударна міцність, втома, міцність на руйнування, розтріскування стресу (SCC) .

Неруйнівне тестування (NDT):

Ультразвукове тестування: 100% об'ємна перевірка всього кільця, найефективніший метод виявлення внутрішніх дефектів (e . g ., включення, пористість, тріщини, міжгранулярна корозія), часто необхідні для відповідності стандартів аерокосмії (e .} ., ams 2630 класу A) {{{{} класу AM 2630 A)} {{{{} класу A) 6.

Тестування проникнення: Виявляє дефекти поверхневих та поблизу .

Едді Поточне тестування: Виявляє дефекти поверхневих та поблизу поверхні, особливо для провідних матеріалів .

Рентгенографічне тестування (RT): Використовується для внутрішнього перебування в дефекті у конкретних критичних областях .

Мікроструктурний аналіз: Металографічне обстеження для оцінки розміру зерна, потоку зерна, ступеня перекристалізації, розподілу осаду, типів дефектів тощо .}

Вимірювання шорсткості поверхні.

Стандарти та сертифікати:

Дотримується ASTM B247, AMS (специфікації аерокосмічних матеріалів), EN (європейські стандарти), GB/T (Китайські національні стандарти) тощо .

Системні сертифікати якості: ISO 9001, AS9100 (Aerospace) .

EN 10204 Тип 3 . 1 або 3.2 Звіти про випробування матеріалів можна надати, а стороння сертифікація може бути організована за запитом клієнта.

Алюмінієвий сплав великого діаметру відіграє критичну роль у різних високотехнологічних та важких галузях через їх відмінну загальну продуктивність .

Первинні області застосування:

Аерокосмічний: Корпуси двигунів літака, кільця компонентів турбін, навантажувальні кілець для посадки, ракетний паливний резервуар, що з'єднуються, структурні кілець космічних кораблів тощо .

Енергетична промисловість: Кільця обладнання атомної електростанції, фланці основних валів вітрогенератора, великі фланці посудини, кілець з паливом водневого палива тощо .

Морська та морська інженерія: Великі конструктивні кілець з судна, критичні кілець для офшорних бурових платформ, глибокоморічні підводні корпуси тиску, що з'єднують кільця, кілець резервуара для СПГ тощо .

Залізничний транзит: Високошвидкісне кузов поїздів, що з'єднують кілець, критичні порядок вгору, великі кілець гальмівного поїзда тощо .

Військовий: Великі кріплення артилерійських пістолетів, бронеавтомобільні навантажувальні кілець, кільця ракетного пускового пристрою тощо .

Важка техніка: Великі перегони підшипника, заготовки передач, основні кільця підшипника для тунельних нудних машин тощо .

Переваги дизайну:

Легкий: Низька щільність алюмінієвих сплавів у поєднанні з процесом кування дозволяє значне зниження ваги великих структурних компонентів, підвищення ефективності та зменшення експлуатаційних витрат .

Висока надійність та безпека: Висока міцність, висока міцність, відмінна стійкість до втоми та щільна внутрішня мікроструктура, що забезпечується куванням, забезпечують довгострокову надійність компонентів в екстремальних навантаженнях та складних середовищах .

Розмірна стабільність: Після суворої термічної обробки та полегшення стресу, підроблені кільця великого діаметра виявляють хорошу стабільність розмірів під час подальшої обробки та довгострокової служби .

Корозійна стійкість: Зокрема, сплави серії 5xxx демонструють відмінну резистентність до корозії в морських та промислових умовах .

Гнучкість дизайну: Завдяки вибору різних сплавів, температури термічної обробки та налаштованих процесів кування, різні складні та вимогливі вимоги до проектування можуть бути задоволені .}

Обмеження дизайну:

Вартість: Виробництво кілець великого діаметра вимагає дорогого спеціалізованого обладнання та складних процесів, що призводить до більш високих початкових витрат .

Чутливість температури: Деякі високоміцні алюмінієві сплави можуть відчувати зниження продуктивності в довгострокових високотемпературних середовищах, що вимагає врахування робочих температурних меж .

Зварюваність: Деякі сплави з високою міцністю мають погану зварюваність, що може зажадати спеціальних методик зварювання або дизайну, щоб уникнути зварювання .}

Залишковий стрес: Процес гасіння для пологів великого розміру може генерувати значні залишкові напруги, що вимагає відповідних процедур для зняття стресу .

Економічні та стійкі міркування:

Значення життєвого циклу: Хоча початкові інвестиції високі, вища ефективність та тривалий термін експлуатації підроблених кілець зменшує витрати на обслуговування та заміну, пропонуючи більш високу економічну цінність у довгостроковій перспективі .

Використання матеріалу: Кування-це процес майже мережі форми, ефективно зменшуючи відходи сировини порівняно з традиційною обробкою .

Екологічна доброзичливість: Алюмінієві сплави - це повністю матеріали, що підлягають переробці, вирівнюються із зеленими принципами виробництва; Легкий продукт також сприяє зменшенню споживання енергії та викидів вуглецю кінцевих продуктів .
