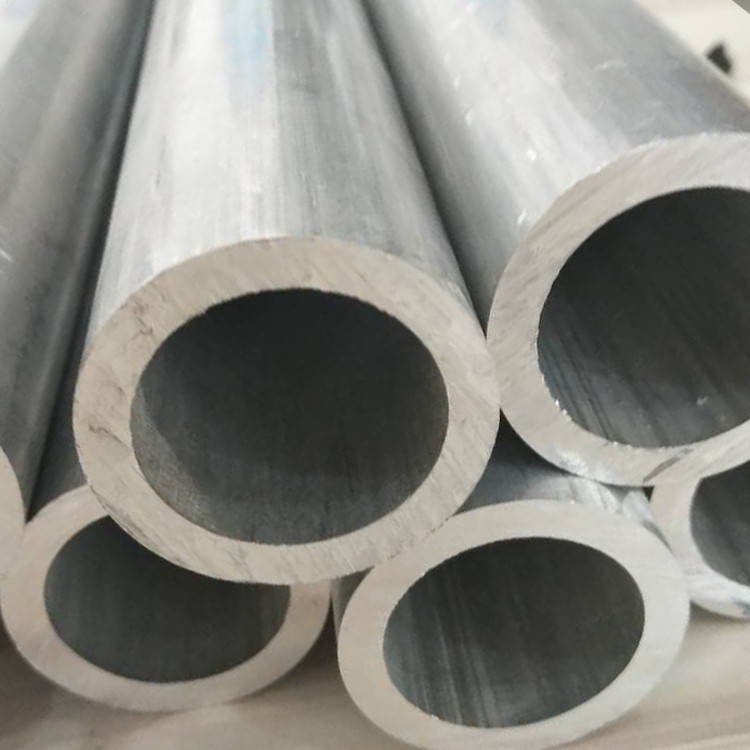

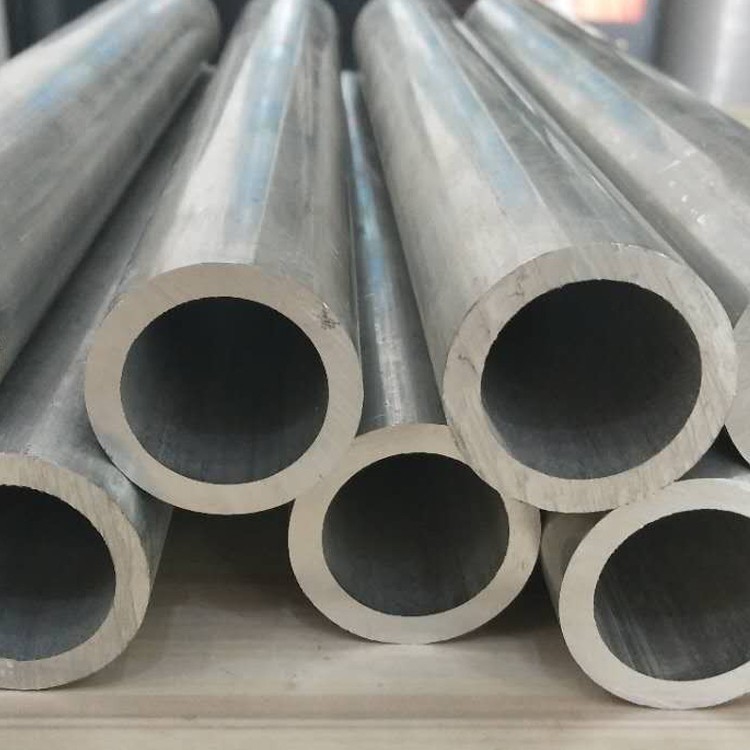

3003 Алюмінієва кругла трубка

3003 Безшовна алюмінієва трубка-це багатофункціональний і високоефективний матеріал, широко використовується в декількох галузях .

Послати повідомлення

1. Матеріальна композиція та стандарти

Відповідно до стандартів ASTM B210, ASTM B491 та EN 573-3, 3003 Алюмінієва кругла трубка має рецептуру, що підсилений марганцем, оптимізований для чудової формування та корозійної стійкості:

Первинні елементи:

Марганець (Mn): 1.0-1.5% (збільшує міцність без компромісної пластичності)

Магній (мг): менше або дорівнює 0,10% (сліди для підвищення обробки)

Базовий матеріал:

Алюміній (AL): більше або дорівнює 97,8% (баланс)

Обмеження домішки:

Залізо (Fe): менше або дорівнює 0,7%

Кремній (SI): менше або дорівнює 0,6%

Мідь (Cu): 0.05-0.20%

Цинк (Zn): менше або дорівнює 0,10%

Supplied in strain-hardened tempers including H14 (¼ hard), H18 (½ hard), and O (annealed) per ASTM B210 specifications. Certified to MIL-T-5062B for marine applications and NSF/ANSI 61 for potable water systems. Third-party verification confirms consistent intermetallic phase distribution critical Для рівномірної корозійної стійкості .

2.

3003 пропонує виняткову холодну сформованість із помірною міцністю для структурних застосувань:

Майно	О вдача	H14 вдача	H18 вдача	Тестовий стандарт
Міцність на розтяг (RM)	110-145 MPA	145-180 MPA	170-215 MPA	ASTM E8
Міцність виходу (RP0.2)	35-50 MPA	125-150 MPA	160-195 MPA	ASTM E8
Подовження при перерві (%)	25-35%	8-15%	4-8%	ASTM E8
Похід стиснення	40 МПа	130 МПа	165 МПа	ASTM E9
Сила зсуву	75 МПа	100 МПа	130 МПа	ASTM B769
Втома витривалість (10 ⁷ циклів)	60 МПа	75 МПа	95 МПа	ISO 1099
Коефіцієнт глибокого малювання (LDR)	2.3	1.8	1.5	ISO 12004

Maintains >90% пластичності при -196 ступінь і демонструє відмінні властивості формування в операціях холодного опитування .

3. термічна обробка та обробка

Як сплав, що не піддається теплу, механічні властивості досягаються шляхом загартування штаму:

Холодний процес роботи

Гаряче кочення: Початкова обробка при 370-480 ступеня до товщини 8 мм

Холодний малюнок: Послідовні скорочення досягнення:

O Температура: Повний відпал при 415 градусах

H14: 7-15% Зменшення площі

H18: 25-30% Зменшення площі

Проміжний відпал: 315-345 ступінь протягом 2 годин на 50% зниження

В результаті мікроструктури

Розмір зерна: ASTM 6-9 (10-30 мкм еквівакислених зерен)

Дисперсоїди: фазові частинки Al₆ (Mn, Fe) (<0.5μm)

Щільність дислокації: 10⁷/см² (o) до 10⁰/см² (H18)

Коефіцієнт текстури:<0.65 for deep drawing applications

Поріг перекристалізації: 250-280 ступінь

4. Розміри та налаштування

Виготовлений для точних допусків для HVAC та архітектурних додатків:

Параметр	Стандартний діапазон	Точність	Спеціальні параметри
Зовнішній діаметр	3-400 мм	± 0,1% OD	Еліптичні профілі
Товщина стіни	0.3-8 мм	± 8% мас.	Конічні секції
Довжина	0.5-12 m	+2 мм/-0 мм	Згорнуто до 60 м
Прямота	-	1 . 5 мм/м макс.	± 0,5 мм/м
Явність	-	Менше або дорівнює 1,2% тиру	Менше або дорівнює 0,5% тиру
Радіус згину (хв)	1,0 × OD	-	Мінімум 0,6 × OD

Спеціальне виготовлення:

Розширення утворення для підключення теплообмінника

Поворотне планування для зменшення конусу

Спеціальна кінцева формування (спалах, бісер, опуклість)

Розгортати канавку для механічних з'єднань

Конфігурації спіральної трубки

5. Властивості стійкості до корозії

Дані про ефективність навколишнього середовища

Навколишнє середовище	Рейтинг ISO 9223	Швидкість корозії (мкм/рік)	Рекомендація щодо захисту
Прісна вода	RC1 (відмінно)	<0.5 μm/yr	Внутрішня пасивація
Хімічна обробка	RC2 (відмінно)	1-3 мкм/р.	Поліетиленова підкладка
Прибережна атмосфера	RC3 (добре)	3-8 мкм/р.	Хроматне перетворення покриття
Промислова зона	RC3 (добре)	8-15 мкм/р.	Порошкове покриття
Переробка харчових продуктів	RC1 (відмінно)	0,2 мкм/рік	Електропалізація

Системи захисту:

Пасивація: Лікування азотної кислоти на ASTM B580

Покриття:

Епокси-фенолічні покриття: 30-60 мкм dft

Поліуретан: 40-80 мкм для УФ -резистентності

Гальванічний захист: Металізація цинкового спрею + герметик

Біоцидні методи лікування: Просочення срібла для контролю мікробів

6. Характеристики обробки

Параметри оптимізації

Операція	Матеріал інструментів	Швидкість (м/хв)	Корм (мм/об.)	Нотатки
Обертання	Карбід K10	250-450	0.25-0.45	Різка позитивна граблі
Фрезерування	Карбід K20	300-500	0.15-0.30	Високі інструменти спіралі
Свердління	HSS-CO5	100-150	0.12-0.20	Кут точки 130 градусів
Постукування	HSS-CO5	25-40	Підібраний крок	90% глибини нитки

Показники продуктивності:

Індекс обробки: 95% (базовий рівень: 2011- T 3=100%)

Шорсткість поверхні: РА 0,5 мкм досяжна суха обробка

Вбудований крайовий опір: Відмінний (1 клас за ISO 3685)

Формування мікросхем: безперервна спіральна чіпси

Термін служби інструменту: на 50% довше 6061 сплав

Рекомендація з охолодженням: мінімальна (5-7% емульсії)

7. Методи зварювання та з'єднання

Відмінна зварюваність у процесах

Зварювання з газового металу (GMAW)

Провід наповнювача: ER4043 (ALSI5) або ER1100

Екранування газу: ar + 25-30% він суміш

Швидкість дроту: 8-12 м/хв (OD 12-50 мм)

Вхід тепла: менше або дорівнює 0,8 кДж/мм

Об'єднання методів

Пайка:

Сайк-алюмінієві сальники: 390-450 ступінь

Тип потоку: Некорозійне органічне

Клей:

Поліуретанові клеї: 18-25 MPA Зсув

Епоксидні системи: 30-40 MPA розтяг

Механічне кріплення:

Бісерні кінцеві з'єднання

Фурнітура натискання на з'єднання

Кривом для постійних суглобів

8. фізичні властивості

Майно	Цінність	Тестовий стандарт
Щільність	2,73 г/см³	ASTM B311
Теплопровідність (25 градусів)	193 W/m·K	ASTM E1461
CTE (20-100 ступінь)	23,2 мкм/м · ступінь	ASTM E228
Електропровідність	51% IACS	ASTM B193
Модуль еластичності	69,0 ГПА	ASTM E111
Конкретне тепло (100 градусів)	897 Дж/кг · k	ASTM E1269
Коефіцієнт теплового розширення	0,55 м/м ступінь	ASTM D696
Відбивна здатність (видима)	85%	ASTM E903
Емістивність (відполірована)	0.05	ASTM E423

9. Стандарти якості поверхні

Варіанти закінчення:

Фініш млин: ra 0.8-1.2 мкм

Матовий фініш: ra 0.3-0.6 мкм

Дзеркальний польський: РА<0.1μm achievable

Атласний анодізація: ra 0,4 мкм

Критерії перевірки (ASTM B491):

Поверхневі недосконалості: менше або дорівнює глибині 0,005 мм

Помічки загибелі: менше або дорівнює висоті 0,05 мм

Знебарвлення: жодне

Oxide uniformity: >95% покриття

Протоколи очищення:

Лужне очищення на AM 2647

Яскраве занурення для декоративних застосувань

Очищення пари для труб для харчових продуктів

10. Сертифікати та тестування

Протоколи забезпечення якості

Хімічна перевірка:

Спектрометрія оптичної випромінювання

Мас -спектроскопія ICP для домішок

Фізичне тестування:

Тест на вирівнювання до 60% зменшення ОД

Тест на зворотний вигин: 180 градусів без розтріскування

Випробування гідростатичного тиску: 3 × робочий тиск

Методи NDT:

Едді Поточне тестування на ASTM E309

Перевірка товщини ультразвукової стінки

Тестування гелій

Сертифікати галузі

NSF/ANSI 61 для систем питної води

ASME BPVC Розділ VIII відповідність

FDA CFR 21.177.1500 (контакт з їжею)

MIL-T -5062 B Військово-морська специфікація

PED 2014/68/Додаток ЄС I

Затвердження типу реєстру Ллойда

Первинні програми: Компоненти теплообмінника, конденсаторні трубки, системи крапельного зрошення, меблеві рамки, декоративні споруди, хімічні лінії передачі та кріогенні судини, де корозійна стійкість і формуваність є критичними .}}

Упаковка: VCI Paper Interleaving + PE Wrap BUNDLES, CRINT з посиленими кутами . Стандартний час: 3 тижні для запасів .
